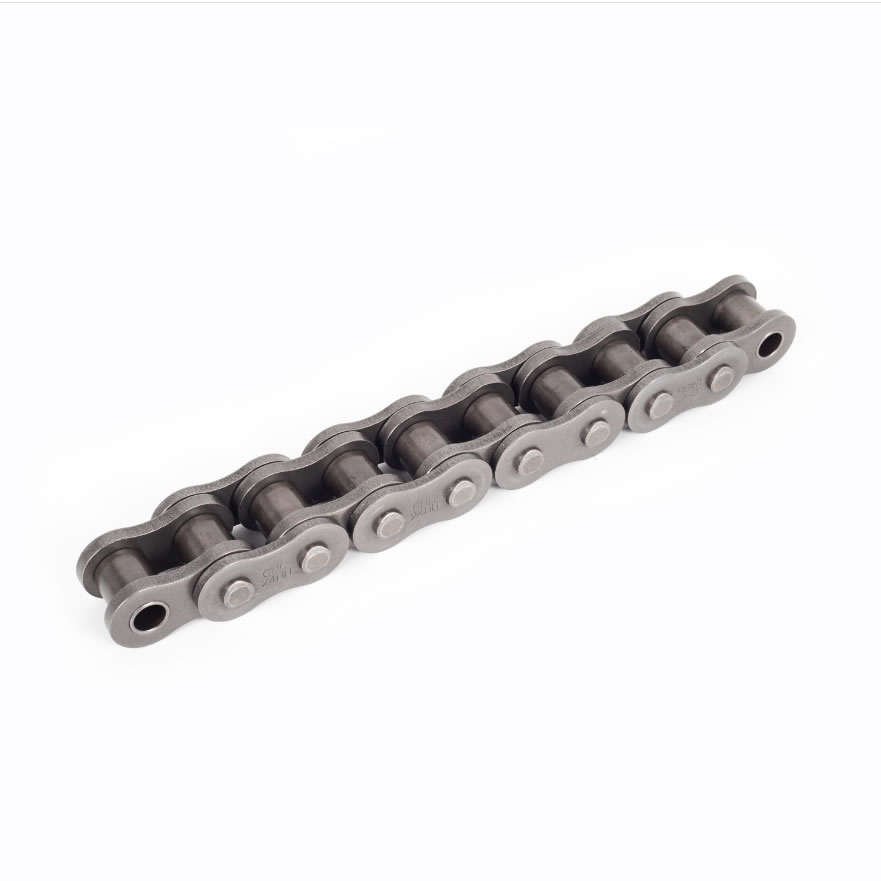

HEAVY TYPE 加重型短節距滾子鏈

實心滾子增強了襯套上的旋轉，同時減少了運行期間鏈輪齒上的衝擊載荷。所有部件都經過熱處理以達到最大強度。在製造過程中預加載，以最大限度地減少初始伸長率。熱浸潤滑確保所有鏈條組件 100% 潤滑，以延長磨損壽命並降低維護成本。

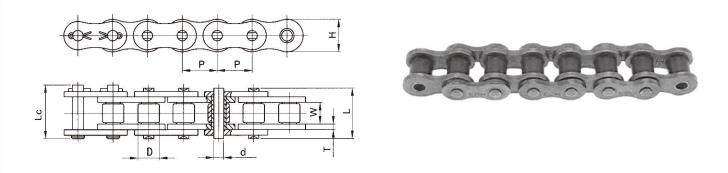

ISO 鏈號.	ANSI 鏈號.	節距	內節寬度	滾子直徑	銷軸			鏈板		最小抗拉強度	平均抗拉強度	最大抗拉強度	排距
		P	W	D	d	Lc	L	T	H	最小抗拉強度	平均抗拉強度	最大抗拉強度	排距
		mm	mm	mm	mm	mm	mm	mm	mm	kgf	kgf	kgf	mm
08AH	40H	12.700	7.850	7.850	3.980	19.000	20.100	12.00	2.00	1,700	2,100	400	/
10AH	50H	15.875	9.400	9.400	5.090	21.800	23.700	15.00	2.40	2,670	3,300	670	/
12AH	60H	19.050	12.580	12.580	5.960	30.200	34.800	18.00	3.20	3,830	4,550	980	/
16AH	80H	25.400	15.750	15.750	7.940	37.400	42.800	24.10	4.00	8,000	9,400	1,700	/
20AH	100H	31.750	18.900	18.900	9.540	44.500	50.600	30.10	4.80	10,650	13,700	2,500	/
24AH	120H	38.100	25.230	25.230	11.110	55.000	61.600	36.20	5.60	15,320	19,000	3,350	/
28AH	140H	44.450	25.230	25.230	12.710	59.000	66.400	42.20	6.40	20,850	23,000	4,400	/
32AH	160H	50.800	31.550	31.550	14.290	69.400	77.300	48.20	7.10	27,240	31,000	5,750	/
36AH	180H	57.150	35.490	35.490	17.460	77.300	86.400	54.30	7.90	30,040	34,500	6,600	/
40AH	200H	63.500	37.850	37.850	19.850	87.100	97.300	60.30	9.50	42,550	59,000	7,750	/
48AH	240H	76.200	47.350	47.350	23.810	111.400	121.900	72.40	12.70	63,730	71,000	10,500	/
12AH-2	60H-2	19.050	12.580	12.580	5.960	56.300	60.900	18.00	3.20	7,660	9,300	1,650	26.11
16AH-2	80H-2	25.400	16.760	15.750	7.940	70.000	75.400	24.10	4.00	16,000	18,800	2,800	32.59
20AH-2	100H-2	31.750	18.900	18.900	9.540	83.600	89.700	30.10	4.80	21,300	27,400	4,250	39.09
24AH-2	120H-2	38.100	25.230	25.230	11.110	103.900	110.500	36.20	5.60	30,640	38,000	5,650	48.87
28AH-2	140H-2	44.450	25.230	25.230	12.710	111.200	118.600	42.20	6.40	41,700	45,000	7,400	52.2
32AH-2	160H-2	50.800	31.550	31.550	14.290	131.300	139.200	48.20	7.10	54,480	62,000	9,600	61.9
36AH-2	180H-2	57.150	35.490	35.490	14.760	146.500	155.600	54.30	7.90	60,080	69,000	11,000	69.16
40AH-2	200H-2	53.500	37.850	37.850	19.860	165.400	175.600	60.30	9.50	85,100	98,000	12,850	78.31
48AH-2	240H-2	76.200	47.350	47.350	23.810	212.600	223.100	72.40	12.70	127,460	142,000	17,700	101.22
