B系列直板滾子鏈

實心滾子增強了襯套上的旋轉，同時減少了運行期間鏈輪齒上的衝擊載荷。 所有部件都經過熱處理以達到最大強度。 在製造過程中預加載，以最大限度地減少初始伸長率。 熱浸潤滑確保所有鏈條組件 100% 潤滑，以延長磨損壽命並降低維護成本。
40
40

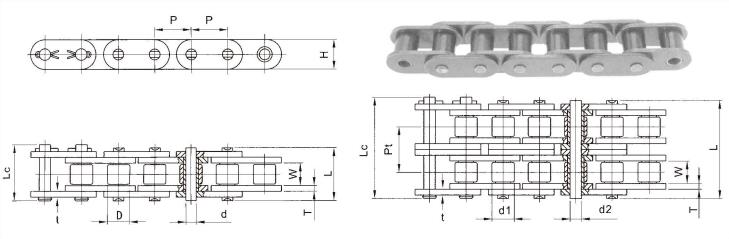

ISO
鏈號. 		節距 內節寬度 滾子外徑 銷軸 鏈板 最小
抗拉強度 		平均
抗拉強度 		排距
d L LC H T
mm mm mm mm mm mm mm mm kgf kgf mm
C08B-1 12.700 7.75 8.51 4.45 17.00 20.70 11.80 1.50 1,820 1,950 NIL
C10B-1 15.875 9.65 10.16 5.08 19.60 23.70 14.70 1.70 2,270 2,800 NIL
C12B-1 19.050 11.68 12.07 5.75 22.70 27.30 16.10 1.80 2,950 350 NIL
C16B-1 25.400 17.02 15.88 8.28 36.10 41.50 21.00 4.0/3.2 6,130 7,500 NIL
C20B-1 31.750 19.56 19.05 10.19 43.20 49.30 26.40 4.70 9,700 10,850 NIL
C24B-1 38.100 25.40 25.40 14.63 53.40 60.00 33.40 6.30 16,330 18,200 NIL
C28B-1 44.450 30.99 27.94 15.90 65.10 72.50 37.00 7.80 20,410 23,000 NIL
C32B-1 50.800 30.99 29.21 17.81 67.40 75.30 42.20 7.30 25,520 28,500 NIL
C08B-2 12.700 7.75 8.51 4.45 31.00 34.90 11.80 1.50 3,180 3,850 13.92
C10B-2 15.875 9.65 10.16 5.08 36.20 40.30 14.70 1.70 4,550 5,600 16.59
C12B-2 19.050 11.68 12.07 5.75 42.20 46.80 16.10 1.80 5,900 6,500 19.46
C16B-2 25.400 17.02 15.88 8.28 68.00 73.40 21.00 4.0/3.2 10,820 15,000 31.88
C20B-2 31.750 19.56 19.05 10.19 79.00 85.10 26.40 4.70 17,350 21,700 36.45
C24B-2 38.100 25.40 25.40 14.63 101.00 107.60 33.40 6.30 28,580 36,400 48.36
C28B-2 44.450 30.99 27.94 15.90 124.00 131.40 37.00 7.80 36,740 46,000 59.56
C32B-2 50.800 30.99 29.21 17.81 126.00 133.90 42.20 7.30 45,920 57,000 58.55
